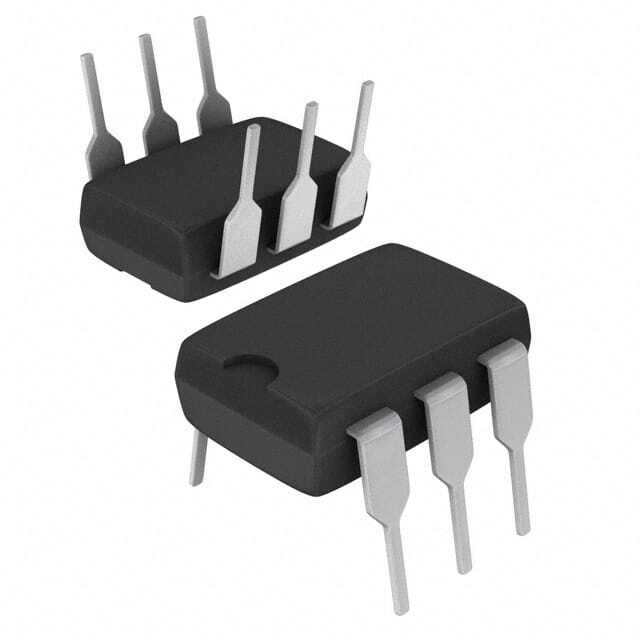

    CNY17-4

    SKU: 145703
    DC-IN 1-CH Transistor With Base DC-OUT 6-Pin PDIP Tube
    39170 parts IN STOCK
    Shipped from :
    Netherlands
    Expected Ships :
    Rohs State : Need to verify

    QUANTITY

    Increments of 0 pcs
    Products specifications
    EU RoHS Compliant
    ECCN (US) EAR99
    Part Status Active
    HTS 8541.40.80.00
    Automotive No
    PPAP No
    Output Type DC
    Input Type DC
    Output Device Transistor With Base
    Number of Channels per Chip 1
    Minimum Isolation Voltage (Vrms) 5000
    Operating Temperature-Min -55
    Operating Temperature-Max 110
    Maximum Forward Voltage (V) 1.65
    Collector-Emitter Voltage-Max (V) 80
    Maximum Current Transfer Ratio (%) 320
    Standard CSA
    Maximum Collector Current (mA) 50
    Maximum Collector-Emitter Saturation Voltage (mV) 300
    Maximum Power Dissipation (mW) 200
    Maximum Reverse Voltage (V) 6
    Maximum Rise Time (us) 10
    Maximum Fall Time (us) 10
    Maximum Forward Current (mA) 60
    Packing Method Tube
    Minimum Current Transfer Ratio (%) 160
    Current Transfer Ratio Test Current (mA) 10
    Typical Rise Time (us) 6
    Typical Fall Time (us) 8
    Standard Package Method DIP
    Pin Count 6
    Original Package PDIP
    Terminal Form Through Hole
    Package Length 7.12
    Package Width 6.5
    PCB changed 6
